BGT系列油箱頂置回油過濾器 技術參數
BGT系列
油箱頂置回油過濾器
油箱頂置回油過濾器
|
技術參數
工作壓力：
大10 bar。
組件安裝方式：
油箱頂置安裝。
連接：
法蘭連接 SAE2”， 3”。
螺紋油口連接，可以提供多個油口。
過濾器殼體：
鋁質的過濾器濾頭和端蓋。
密封材料：
丁腈橡膠, 氟橡膠, 氯丁橡膠。
工作溫度范圍：
-40oC — +120oC。
旁通閥設置
開啟壓力 0.8 / 1.5 或 2 bar。
其它設定請咨詢。
過濾程度：
決定于多次通過試驗，根據ISO 16889。
流量疲勞特性：
濾材承受的，能夠得到的更好的疲勞壽命。
濾材：
Microglass III 和 Ecoglass III LEIF®濾芯。
也可提供過濾精度為10μm紙質纖維和40μm不銹
鋼濾網
|
濾芯爆破壓力：
10 bar (ISO 2941)。
壓力指示器：
設定值 0.7 or 1.2 bar。
其他選項，請咨詢。
目視式壓力表。
電訊式壓力繼電器
其他選項：
擴散器代碼類型 P (直管，無孔隙板)
擴散器類型 T (帶封閉式端帽和空隙板，當進入油箱
的油液接近油箱
底部時推薦使用，可確保油液進入到油箱的液位之下
磁性組件：
標準。
端蓋上的加油口 (可選)：
堵塞 G11/2。
濾芯：
LEIF®帶有可多次使用的金屬濾芯護套。
傳統類型的濾芯帶有碳鋼材質的端帽。
LEIF®濾芯為專利產品可保證產品濾芯的使用。
提示：
LEIF®濾芯適用于礦物油和HEES類型的油液
其他油液請咨詢。
LEIF®符合ISO14001質量標準。
|

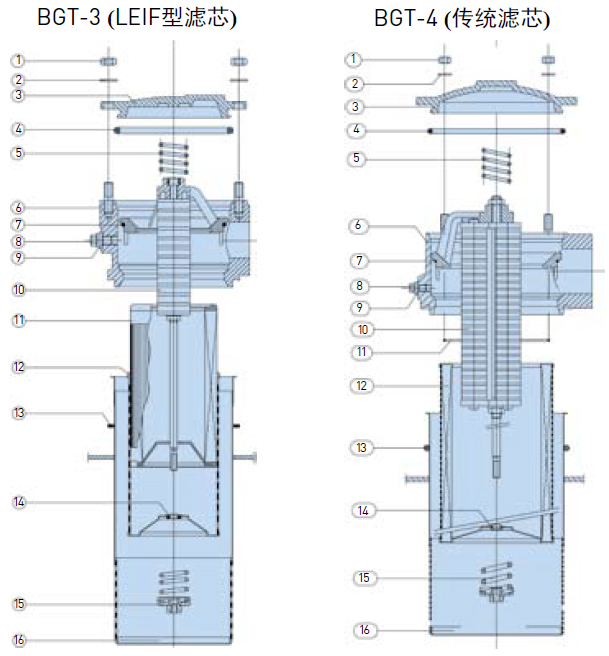

| BGT - 3 長度代碼11和12(LEIF®型) | ||
| 序號 | 數量 | 說明 |
| 1 | 1 | 螺母 |
| 2 | 1 | 墊片 |
| 3 | 1 | 端蓋 |
| 4 | 1 | 端蓋密封 |
| 5 | 1 | 頂部彈簧 |
| 6 | 1 | 殼體 |
| 7 | 1 | 內部密封 |
| 8 | 1 | 堵M10x1 |
| 9 | 1 | 組合密封 |
| 10 | 1 | 內插件 |
| 11 | 1 | LEIF®濾芯 |
| 12 | 1 | 濾芯護套 |
| 13 | 1 | 墊圈 |
| 14 | 1 | O形圈 |
| 15 | 1 | 旁通閥座 |
| 16 | 1 | 擴散器 |
| BGT-4 長度13 和更大規格的( 傳統的濾芯) | ||
| 序號 | 數量 | 說明 |
| 1 | 1 | 螺帽 |
| 2 | 1 | 墊片 |
| 3 | 1 | 端蓋 |
| 4 | 1 | 端蓋密封 |
| 5 | 1 | 頂部彈簧 |
| 6 | 1 | 殼體 |
| 7 | 1 | 內部密封 |
| 8 | 1 | 堵 M10x1 |
| 9 | 1 | 合成密封 |
| 10 | 1 | 內部插件 |
| 11 | 1 | 濾芯密封 |
| 12 | 1 | 濾芯 |
| 13 | 1 | O形圈 |
| 14 | 1 | O形圈 |
| 15 | 1 | 旁通閥座 |
| 16 | 1 | 擴散器 |
