KLT& KLS系列油箱頂置過濾器操作維護說明
KLT& KLS系列
油箱頂置過濾器
油箱頂置過濾器
操作維護說明
A. 安裝
1．標準安裝
1．標準安裝
a. 在油箱頂部加工出尺寸合適的孔； b. 在孔口周圍加工尺寸大小合適的螺栓孔；
c. 將過濾器安置在油箱頂部的安裝孔內，并確保螺栓，螺母及防松墊圈規格大小正確；
d. 螺母扭矩與圖紙保持一致。
2．利用焊接板安裝
a. 在油箱頂部粗加工尺寸大小合適的孔； b. 將焊接板與已加工的安裝孔對中焊接；
c. 將過濾器安置在對中的安裝孔中，并確保螺母和防松墊圈安裝到位；
d. 螺母扭矩與圖紙保持一致。
3. 使用正確的接頭。
B. 啟動
1．系統啟動時，檢查和消除泄漏。 2．檢查壓差指示器(安裝用于監測濾芯的工作狀態)。
C. 維護
1．當指示器指示應對濾芯進行更換時，必須更換。
注意：如果過濾器沒有配備指示器，濾芯應根據生產廠家的說明定期進行維護或更換。
C.F.=咨詢廠家
D. 污染后的濾芯的維護
1．關閉系統以確保濾芯殼體內無壓力和液流。 2．取下濾芯端蓋
3．取下并棄除受污染的濾芯組件
E. 安裝新的濾芯組件之前
1．用非棉麻類清潔布清潔磁性濾芯 2．檢查密封件，如果受損，更換
G. 安裝新的濾芯
3．潤滑所有密封。 4．安裝新的清潔的過濾組件。
5．安裝過濾器端蓋。 6．?dāng)Q緊端蓋螺母。
操作程序中的BI和B2用于確保無泄漏存在

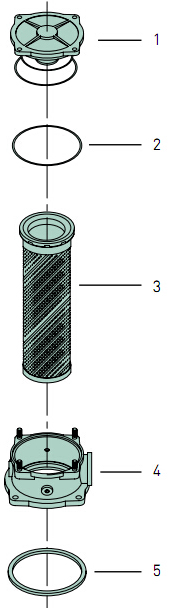

| 序號 | 說明 | 件號 | 數量 |
| 1 | 端蓋總成(包括端蓋O形圈) | ||
| KLT2/KLT4 | 937049 | 1 | |
| KLT7/KLT8 | 937047 | 1 | |
| KLS7/KLS8 | 937048 | 1 | |
| 2 | 端蓋O 形圈密封 | ||
| KLT2/KLT4, 丁腈橡膠 | N72239 | 1 | |
| KLT2/KLT4, 氟橡膠 | V72239 | 1 | |
| KLT7/KLT8, 丁腈橡膠 | N72251 | 1 | |
| KLT7/KLT8, 氟橡膠 | V72251 | 1 | |
| KLT7/KLT8, 丁腈橡膠 | N72251 | 1 | |
| KLT7/KLT8, 氟橡膠 | V72251 | 1 | |
| 3 | 濾芯(見型號頁) | ||
| 4 | 濾頭(包括儀表接口螺堵和 | ||
| KLT2/KLT4 | 5841216 | 1 | |
| KLT7/KLT8 | 5841224 | 1 | |
| KLS7/KLS8 | 939718 | ||
| 5 | 油箱墊圈 | ||
| KLT2/KLT4 | 108*98*5.5B | 1 | |
| KLT7/KLT8 | 152*136*6B | 1 | |
| KLS7/KLS8 | N72355 | 1 | |
| 未顯示 | 焊接板 | ||
| KLT2/KLT4 | 300041 | 1 | |
| KLT7/KLT8 | 300042 | 1 | |
| KLS7/KLS8 | C.F. | 1 | |
| 未顯示 | 壓力繼電器 | NS-1C-19R/EL | 1 |
| 未顯示 | 壓力表開關 | 936913 | 1 |
