18/28/38P系列高壓過濾器技術參數和安裝信息
18/28/38P系列
高壓過濾器
技術參數
法蘭面安裝詳圖
高壓過濾器
技術參數
壓力： 濾芯：
大的允許的工作壓力414 bar 過濾水平：
濾殼壓力與經測試的疲勞壓力：106+0 - 414 bar 取決于多次通過試驗，符合 ISO 16889
接口： 流量疲勞特性：
進口和出口接口為外螺紋或法蘭面形式 過濾器的濾材有支撐結構，可獲得好的疲勞壽命(ISO 3724)
接口形式 型號
18P 28P 38P Microglass III：
BSPF(G) 3/4” 1” 1 1/4”, 1 1/2” 敷環氧樹脂金屬網作為支撐，端帽為加強合成材料，金屬內芯
BSPF(G) 3/4” 1” 1 1/4”, 1 1/2” 敷環氧樹脂金屬網作為支撐，端帽為加強合成材料，金屬內芯
SAE 12 16 20, 24 爆破壓力為 24 bar(ISO 2941)
ISO 6149 M27 M33 M42, M48 高爆破壓力等級的濾芯：
法蘭SAE 6000 3/4” 1” 1 1/4” (用于濾殼中無旁通閥的工況)
法蘭SAE 6000-M* 3/4” 1” 1 1/4” Microglass III 濾材上游由有敷有環氧樹脂的金屬網支撐，下游
由不銹鋼支架支撐，端帽材料為碳鋼。內芯也為金屬材質堅固
*6000-M型是SAE 接口形式，帶公制固定螺紋 耐用。爆破壓力為210bar(ISO 2941)
過濾器濾殼： 指示器：
濾頭材料鑄鐵 (GSI) 指示器設定壓差： 2.5 ± 0.3 bar or 5.0 ± 0.5 bar
下殼體密封 - 目視式 M3
密封： - 電氣式 T1
丁腈橡膠或氟橡膠 - 電子式 F1(PNP)
工作溫度范圍： - 電子式 F2(NPN)
-20oC — +100oC
旁通閥& 指示器設定值： 重量 (kg)：
以下給出了旁通閥和相應的指示器設定值： 型號 長度1 長度2
旁通閥 指示器 18P 4.2 5.7
3.5 bar 2.5 bar 28P 6.7 9.2
7.0 bar 5.0 bar 38P 15.8 20.3
流體兼容性：
適用于礦物油和植物油，和一部分合成油，其他油品，請咨詢 Parker液壓過濾部門

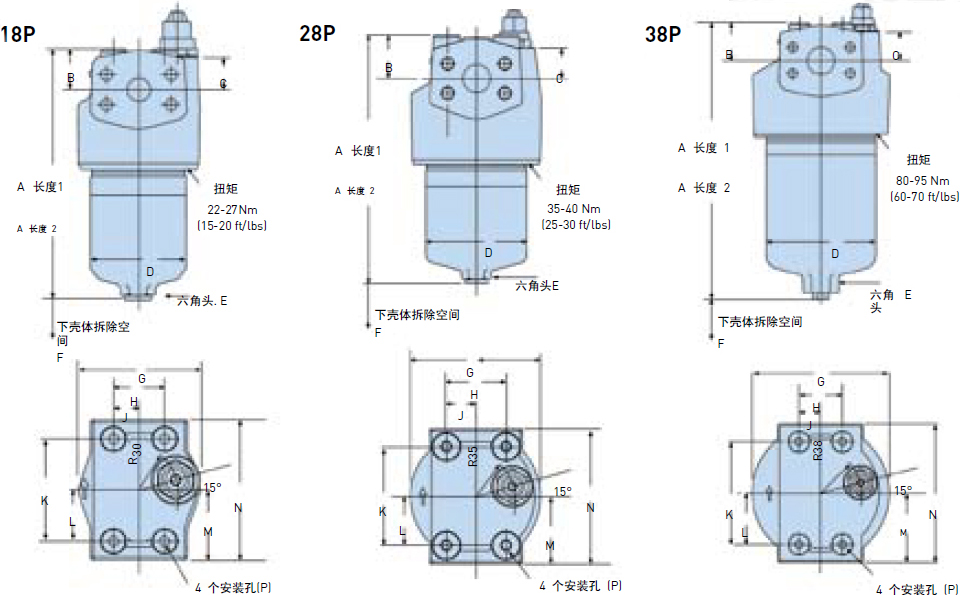

| 型號 | A | B | C | D |
E (A/F) |
F | G | H | J | K | L | M | N | P |
| 18P-1 | 198 | 32 | 26 | 75 | 24 | 100 | 98 | 40 | 20 | 80 | 40 | 55 | 110 |
M8 x 1.25 x 深12 |
| 18P-2 | 293 | |||||||||||||
| 28P-1 | 228 | 40 | 29 | 93 | 24 | 120 | 55 | 27.5 | 90 | 45 | 62 | 124 |
M10 x 1.5 x 深11 |
|
| 28P-2 | 337 | |||||||||||||
| 38P-1 | 329 | 44 | 35 | 128 | 36 | 160 | 50 | 25 | 120 | 60 | 81 | 162 |
M10 x 1.5 x 深12 |
|
| 38P-2 | 448 |

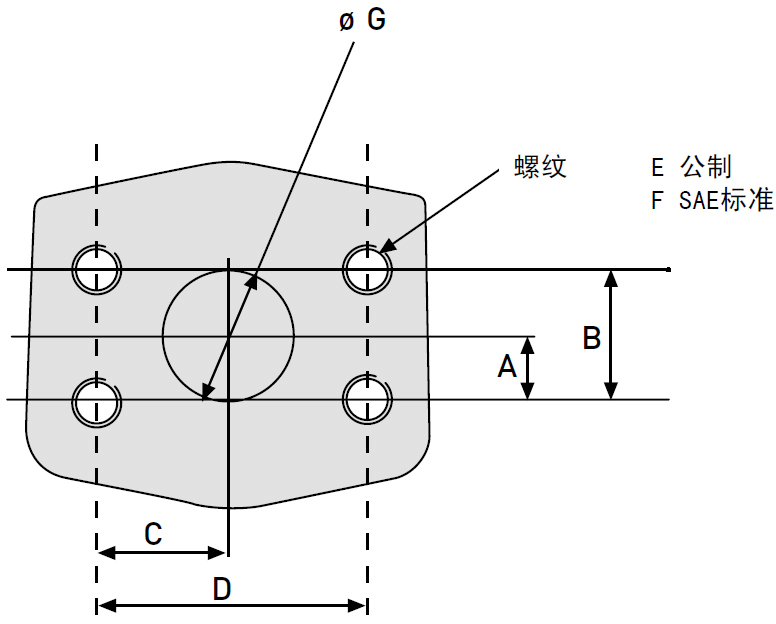

法蘭面安裝詳圖
|
型號 mm |
A | B | C | D | E | F | G |
| 18P | 11.9 | 23.8 | 25.4 | 50.8 | M10 x 1.5-6H x 18 深 | 3/8”-16 UNC-2B x 18深 | 19.0 |
| 28P | 14 | 27.8 | 28.0 | 57.1 | M12 x 1.75-6H x 20 深 | 7/16”-14 UNC-2B x 20深 | 25.4 |
| 38P | 15.7 | 31.7 | 33.0 | 66.7 | M14 x 2-6H x 20 深 | 1/2”-13 UNC-2B x 20深 | 31.8 |
