15P/30P系列高壓過濾器技術參數和安裝信息
15P/30P系列
高壓過濾器
技術參數
高壓過濾器
技術參數
壓力： 流量疲勞特性：
大允許工作壓力：207 bar 過濾器的濾材有支撐結構，可獲得好的疲勞壽命
濾殼壓力與經測試的疲勞壓力：138 bar (ISO 3724)
接口： 敷環氧樹脂金屬網作為支撐，端帽為加強合成材料，
進口和出口接口為螺紋形式。 金屬內芯爆破壓力為24 bar
接口類型 型號 (ISO 2941)
15P 30P 高爆破壓力濾芯：
BSPF(G) 3/ 4” 1” 可提供高爆破壓力等級的濾芯，詳細信息，請聯系
BSPF(G) 3/ 4” 1” 可提供高爆破壓力等級的濾芯，詳細信息，請聯系
ISO 6149 M27 M33 Parker液壓過濾部門
濾殼： 指示器：
濾頭材料壓延鋁(陽極氧化6061-T6) 指示器壓差： 2.5 ± 0.3 bar
下殼體材料擠壓鋁(陽極氧化6061-T6) - 目視M3
密封材料： - 電訊式T1
丁腈橡膠或氟橡膠 - 電子式F1(PNP)
工作溫度范圍： - 電子式F2(NPN)
-20oC — +100oC 重量：
旁通閥： 型號 長度1 長度2
開啟壓力3.5 bar 15P 1.6 2.1
過濾器濾芯： 30P 2.9 3.9
過濾水平：
取決于多次通過試驗符合ISO 16889
安裝信息

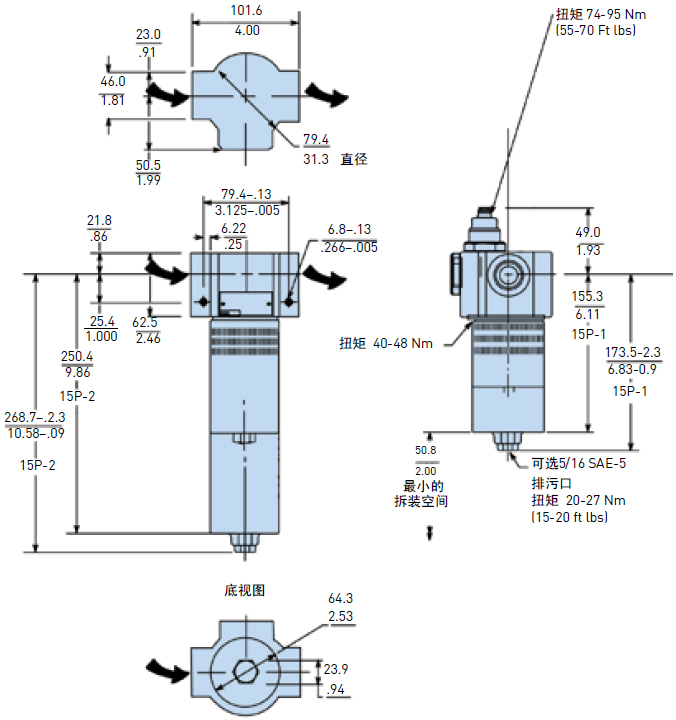

15P系列
15P系列

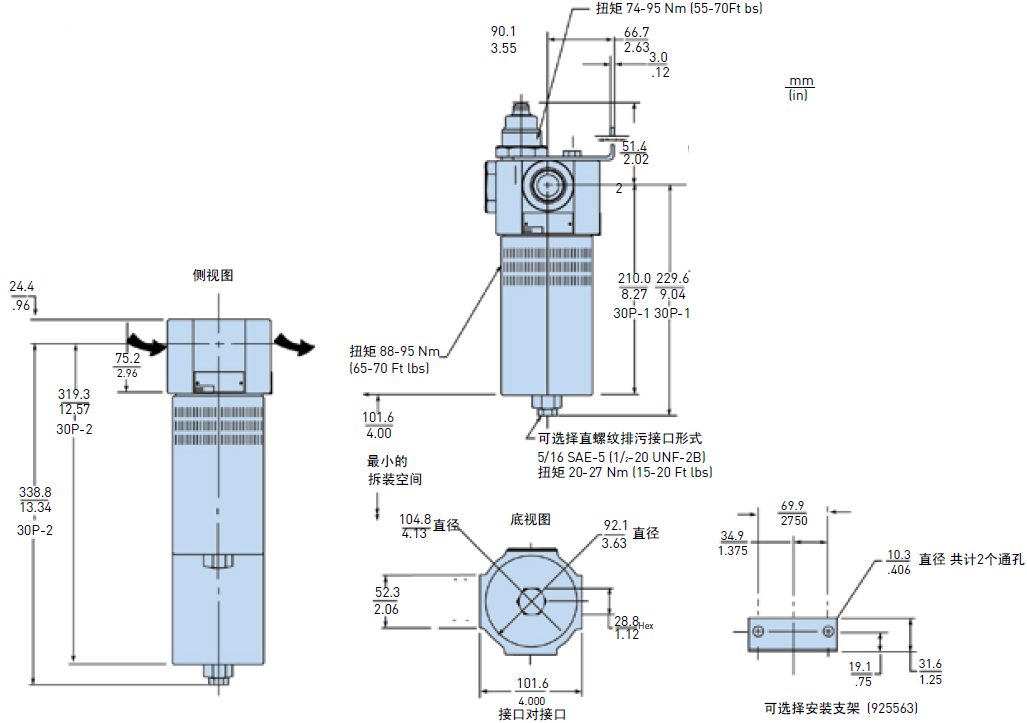

30P系列

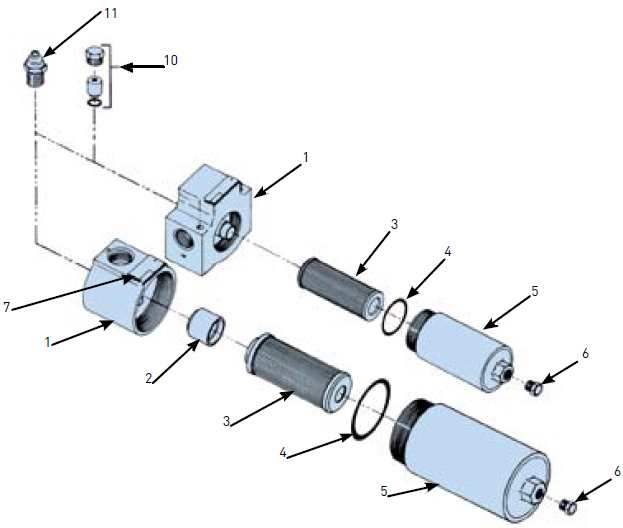

| 序號 | 說明 | 15P | 30P |
| 1 | 濾頭 | ||
| 2 | 旁通閥組件 | ||
| 3 | 濾芯 |
見產品組成部分 的圖表 |
|
| 4 |
下殼體 O 形密封圈– 丁納橡膠 |
N92138 | N92151 |
|
下殼體 O 形密封圈– 氟橡膠 |
V92138 | V92151 | |
| 5 | 下殼體 | ||
| 6 |
排污口螺堵 – c/w 丁納橡膠密封 |
||
| 排污口螺堵 – c/w | |||
| 氟橡膠密封 | |||
| 7 | 銘牌 | ||
| 10 |
指示器組件 ( 空缺指示器插件) |
||
| 11 | 指示器 | ||
|
M3 – 目視自動復位式 指示器 |
FMUM3KVAU14M | ||
| T1 – 電訊式指示器 | FMUT1KVAU14M | ||
|
F1 – 電子式指示器
PNP 帶 4 個LED顯
示器 |
FMUF1KVAU14M | ||
|
F2 – 電子式指示器
NPN 帶4個 LED
|
FMUM3KVAU14M | ||
