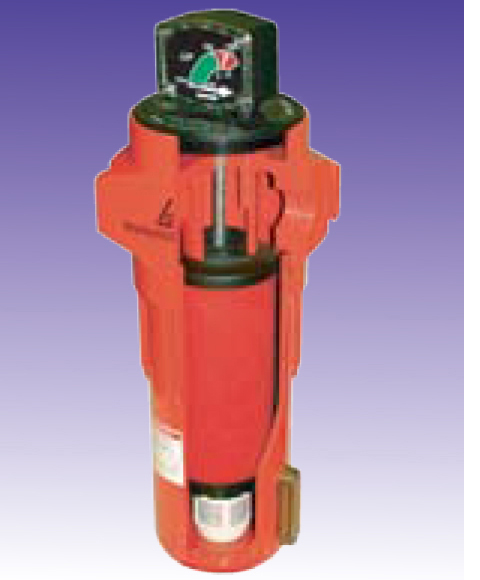

OIL-X除水除油過濾器是多明尼克漢德的拳頭產品之一,其銷售量居全球之冠。G型螺紋式外殼為鋁合金材質,經陽極和干粉環氧樹酯防銹處理,配備自動排污閥、安全哨音孔、泄壓閥、水位視窗等,F(xiàn)型法蘭式外殼為碳鋼材質,經干粉環氧樹酯防銹處理,亦配備自動排污閥、泄壓閥、水位視窗等。正常使用,外殼一般保用10年,濾材是多明尼克·漢德特殊配方的超細硼硅酸纖維,其平均直徑只有0.5μ,厚達3000μ。不但有過濾顆粒雜質的能力,而且具備"收集功能 (Coalescing Effect)" ,可以將細微不易濾除的水霧、油霧聚成大水滴,再予以分離、自動排除。尤其重要的,過程中不會引起壓力降的持續升高。濾芯正常使用一般保用1年。
本預濾器已廣泛作為一般油潤滑空壓機,或潮濕的空壓系統的預過濾,可保證下流空氣品質優于采用無油式空壓機,以提供除菌過濾器好的保護。
記得:盡可能只留細菌和噬菌體給除菌過濾器,其它雜質全是預過濾器的責任。
產品特性
● 類似產品中過濾效果穩定,流量大,符合經濟效益。
● 特制濾材,擁有超大容塵空間(高達95%),壓降低,省能源,使用壽命長。
● 運用直接阻截、慣性捕捉和布朗運動等空氣過濾原理,有效收集并濾除細達0.01μ的油霧。
● 外殼分鋁合金螺紋式和碳鋼法蘭式,都以CAD輔助設計,在10-200%流量下都不會有內部湍流現象。
技術參數 過濾精度: AO級:1μ: 0.3μ:99.97% AA級:0.01μ:99.9999%,殘油:0.01ppm@21oC 額定流量下之壓力降: AO :70 mbar,AA :100 mbar |
高操作壓力: G:16barg F:10 barg 低/高操作溫度: 1.5oC (35 oF)/66oC (150 oF) |
產品型號 |
接口 尺寸 |

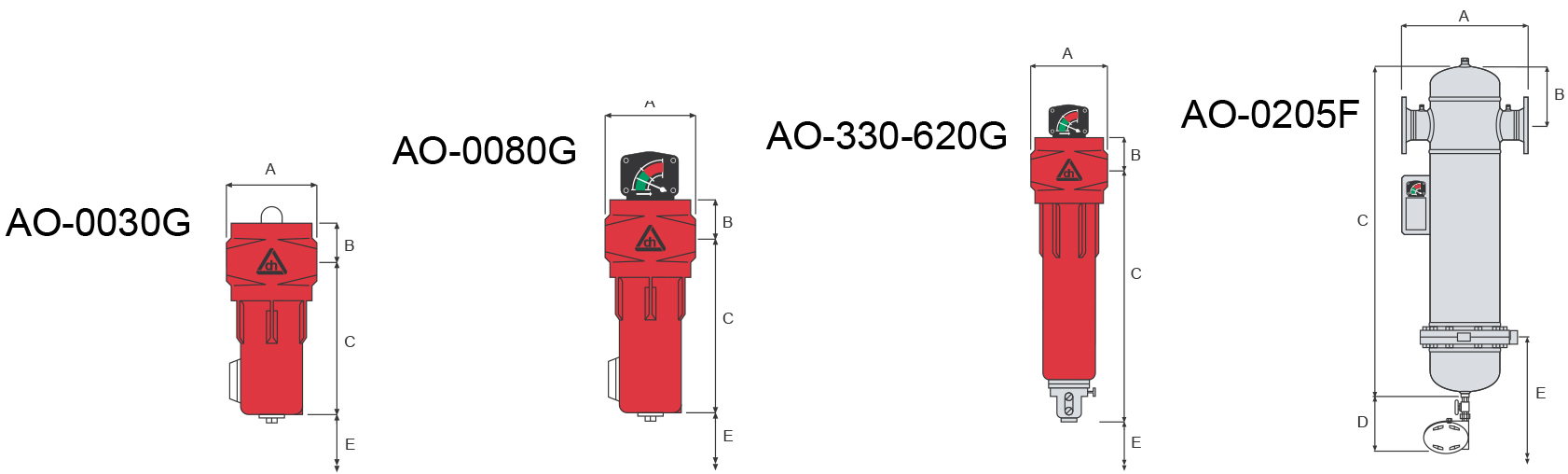

設計流量2barg(30psig) | 尺寸 |
重量 kg |
備用濾芯 | |||||||
L/S | scfm | m3/min | A | B | C | D | E | 型號 | 數目 | |||
AO/AA 0030G-C | 1/2" | 16 | 34 | 0.96 | 89 | 42 | 194 | - | 130 | 1.1 | K030 AO/AA | 1 |
AO/AA 0080G-C | 1" | 43 | 91 | 2.55 | 120 | 58 | 351 | - | 272 | 2.9 | K145 AO/AA | 1 |
AO/AA 0330G-C | 2" | 175 | 371 | 10.50 | 160 | 66.5 | 816 | - | 625 | 12.9 | K330 AO/AA | 1 |
AO/AA 0620G-C | 3" | 329 | 697 | 19.72 | 202 | 79 | 844 | - | 625 | 20.9 | K620 AO/AA | 1 |
AO/AA 0205F-C | DN40 | 106 | 225 | 6.36 | 304 | 115 | 624 | 335 | 350 | 29 | K220 AO/AA | 1 |
AO/AA 0330F-C | DN50 | 175 | 371 | 10.50 | 304 | 120 | 934 | 335 | 650 | 37 | K330 AO/AA | 1 |
AO/AA 0620F-C | DN80 | 329 | 697 | 19.72 | 390 | 177 | 1077 | 335 | 650 | 64 | K620 AO/AA | 1 |
AO/AA 1000F-C | DN100 | 530 | 1124 | 31.80 | 450 | 201 | 1140 | 335 | 650 | 95 | K330 AO/AA | 3 |
AO/AA 1300F-C | DN100 | 689 | 1461 | 41.34 | 500 | 230 | 1220 | 335 | 650 | 135 | K330 AO/AA | 4 |
AO/AA 1950F-C | DN150 | 1034 | 2190 | 62.01 | 580 | 273 | 1294 | 335 | 650 | 177 | K330 AO/AA | 6 |
AO/AA 3250F-C | DN200 | 1723 | 3650 | 103.35 | 750 | 361 | 1519 | 335 | 650 | 368 | K330 AO/AA | 10 |
AO/AA 5200F-C | DN250 | 2756 | 5840 | 165.36 | 740 | 410 | 1684 | 335 | 800 | 515 | K330 AO/AA | 16 |
AO/AA 7800F-C | DN300 | 4134 | 8760 | 248.04 | 1000 | 485 | 1777 | 335 | 850 | 684 | K330 AO/AA | 24 |
