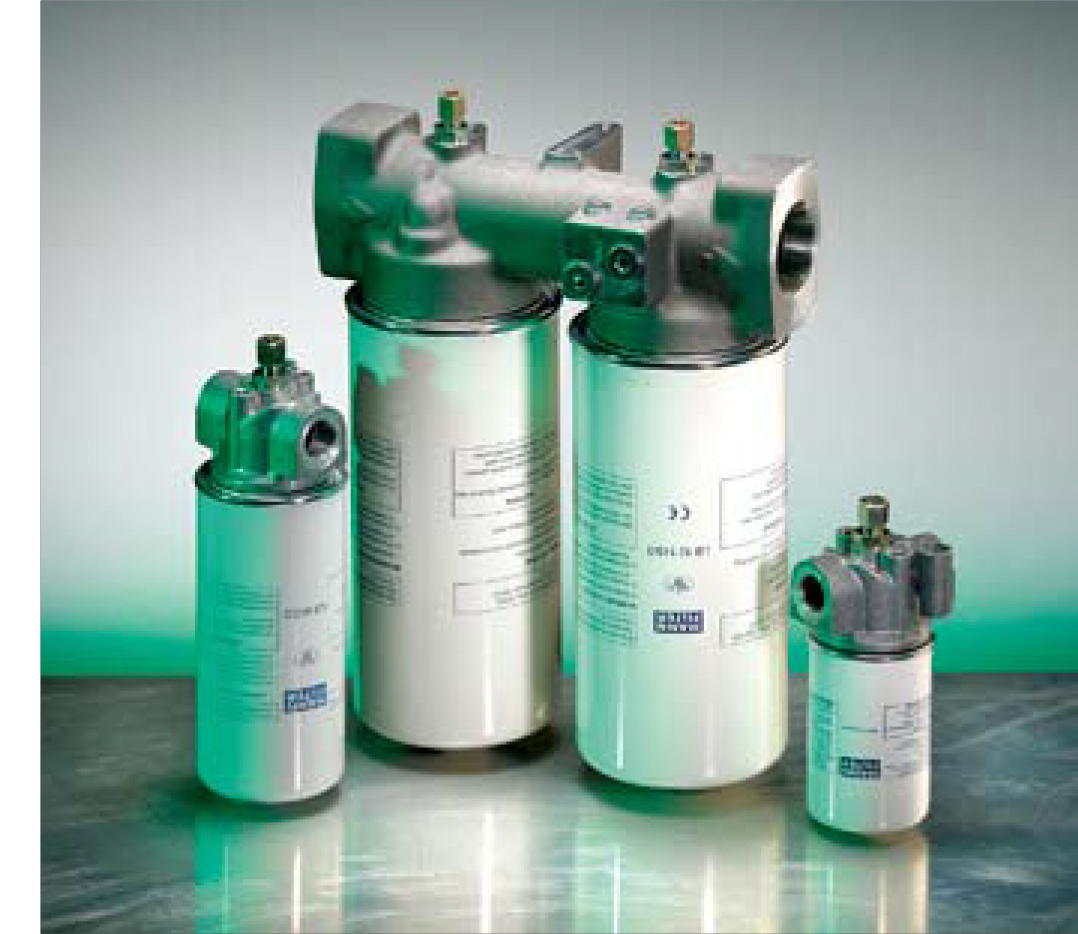

油氣分離器總成
油氣分離器總成
安裝說明

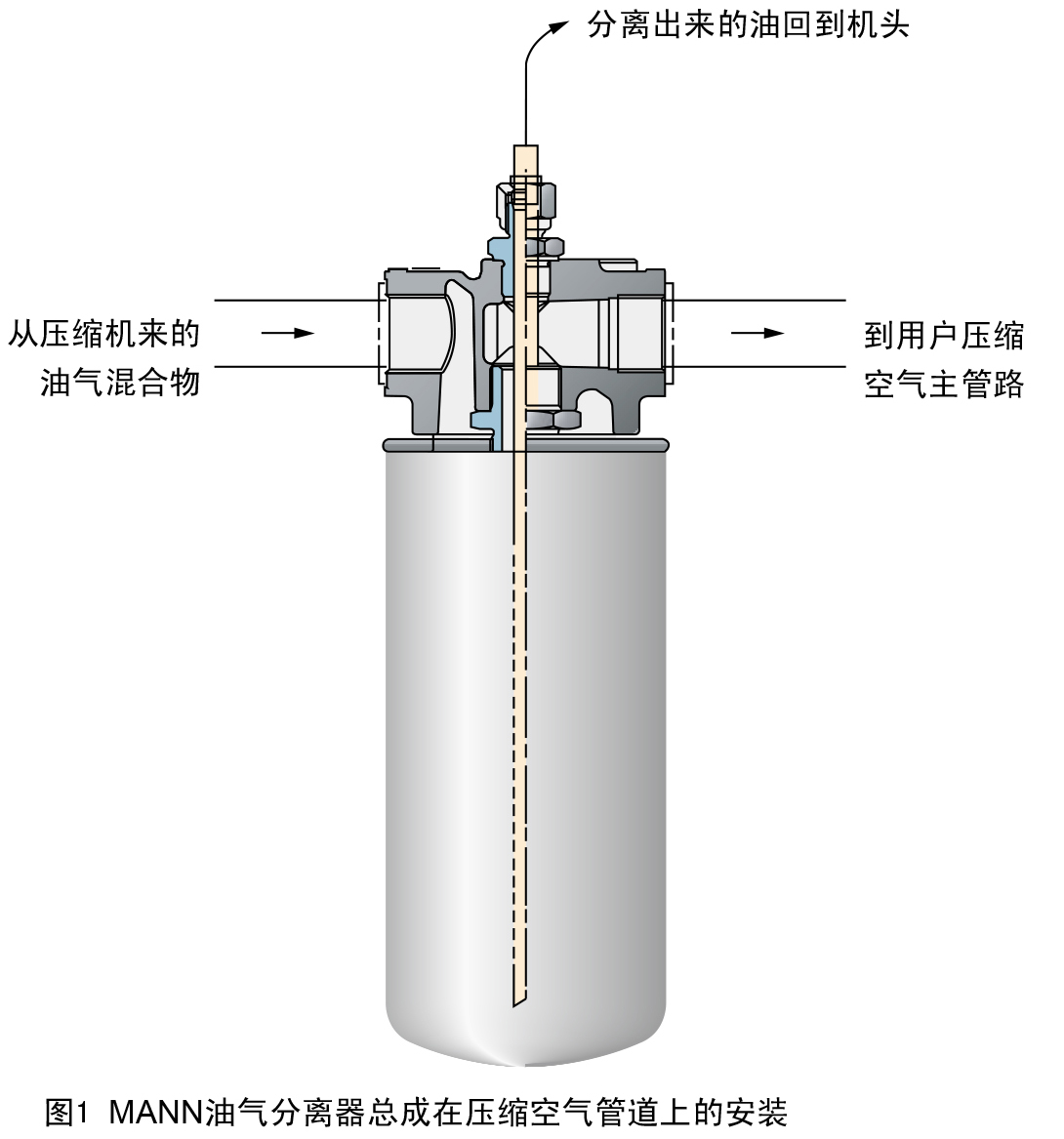

旋裝式油氣分離器總成垂直安裝或懸掛在壓力儲油罐下游的管路上，應盡量便于裝拆。用戶自備的回油管（鋼管8×1C-PHR）安裝在頂部的螺紋接頭上，鋼管不在供應范圍內。
維護須知
當流阻達到1bar時，因更換油氣分離芯。只有當系統泄壓后，才能更換濾清器。用一種市場上能夠買到的皮帶扳手將 油氣分離芯拆下來。而安裝時，只要用手旋緊即可。
額定流量
當壓縮機壓力為7bar時，MANN油氣分離器總成的額定流量為1-11m³/min。
壓力降
在額定流量和7bar的工作壓力時，新濾芯的壓力降約為0.3bar。
抗壓強度
MANN旋轉式油氣分離芯的外殼大承受20bar的工作壓力或14bar的工作壓力。內部濾芯能承受5bar壓差。
分離效率
在額定流量和7bar工作壓力時，殘油率約為1-3mg/m³。
使用壽命
使用壽命消耗主要表現為流阻增大，因此使用壽命主要和油的清潔、和空氣濾清器的性能有關。只要系統功能正常，使用壽命可達幾千小時。

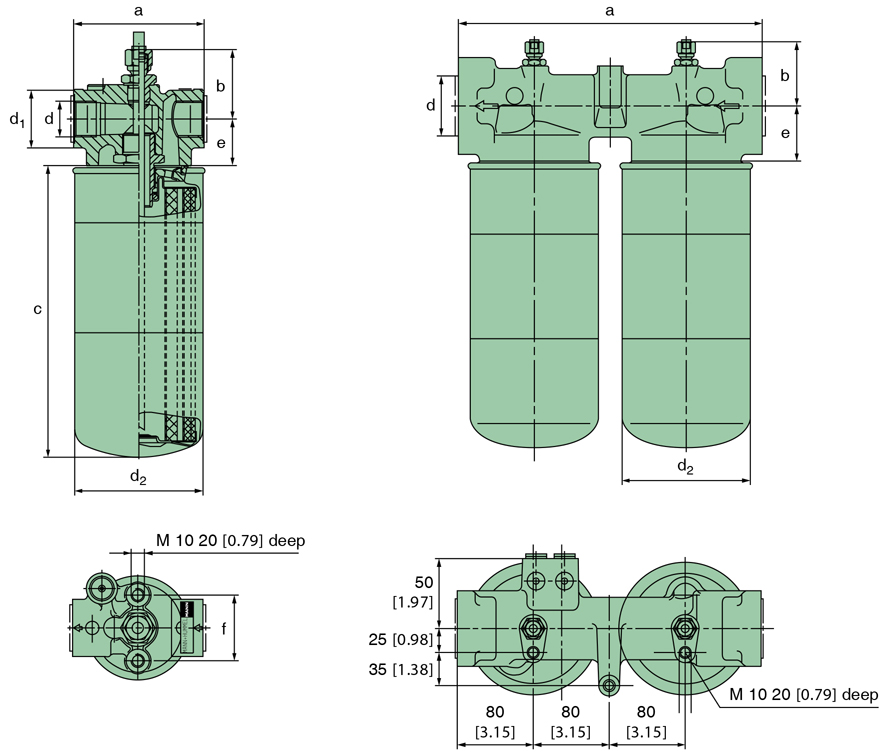

訂貨編號和尺寸
| 訂貨編號 |
配套油氣 分離芯 |
附圖 |
額定流量1) [m³/min] |
尺寸mm |
大工作壓力 [bar] [mpa] |
|||||||
| a | b | c | d | d1 | d2 | e | f | |||||
| 4930362101 | 1xLB719/2 | 1 | 1.0 | 95 | 50 | 127 | G 3/4" | 36 | 76 | 34 | 47.5 | 20 2.0 |
| 4930662101 | 1xLB962/2 | 1 | 2.0 | 95 | 50 | 212 | G 3/4" | 36 | 93 | 34 | 47.5 | 20 2.0 |
| 4930862101 | 1xLB1374/2 | 1 | 3.0 | 135 | 54 | 177 | G 1 1/4" | 50 | 136 | 41 | 56 | 20 2.0 |
| 4931662101 | 1xLB13145/3 | 1 | 5.5 | 135 | 54 | 302 | G 1 1/4" | 50 | 136 | 41 | 56 | 20 2.0 |
| 4933062101 | 2xLB13145/3 | 2 | 11 | 320 | 68 | 302 | G 2" | - | 136 | 58 | - | 20 2.0 |
| 1)額定流量按DIN 1945標準(在7bar工作壓力下)。 | ||||||||||||

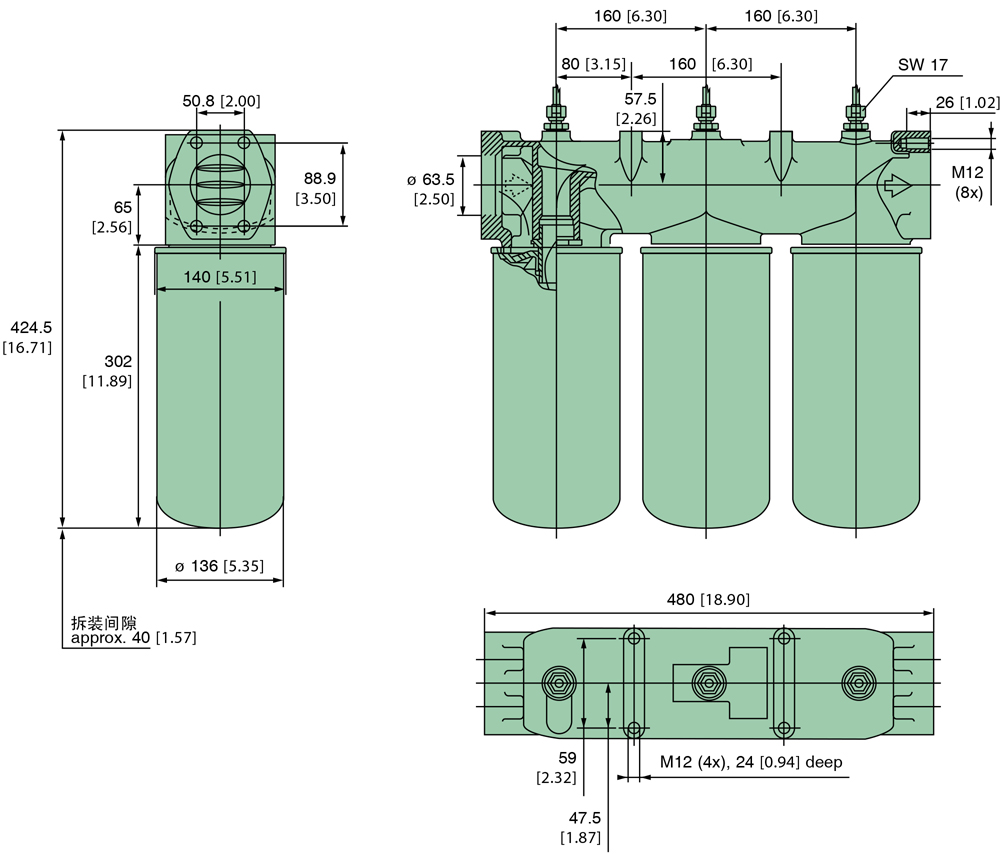

| 訂貨編號 | 配套油氣分離芯 |
額定流量1) [m³/min] |
大工作壓力 [bar] [Mpa] |
| 4931662141 | 3xLB13145/3 | 16.5 | 20 2.0 |
| 1)額定流量按DIN 1945標準(在7bar工作壓力下)。 | |||
