曼胡默爾ProVent 400

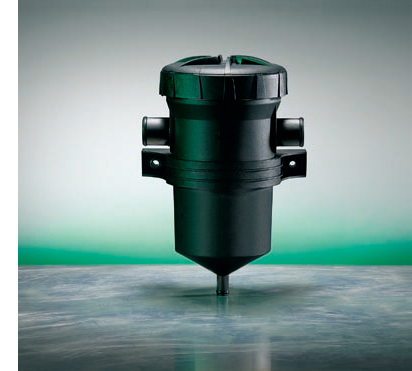

ProVent®400
ProVent®400是一種用于功率達500kw發動機的緊湊型曲軸箱通風系統，其優點如下：
● 竄氣量達400 l/min ；
● 結構很緊湊 ；
● 集成了曲軸箱調壓閥 ；
● 更換濾芯無需工具，濾芯和蓋裝在一個位置，維護非常方便 ；
● 適用于開式或閉式曲軸箱通風系統 ；
● 適用于開式或閉式曲軸箱通風系統 ；
● 兩個ProVent®400可以并聯使用 ；
● 配有回油單向閥（推薦） 。
|
零件號ProVent®400 帶有卸壓閥 |

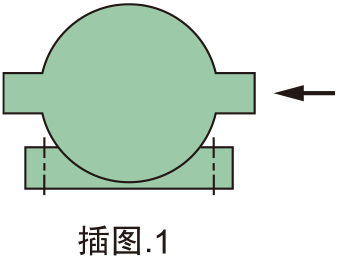

插圖 |
殼體竄漏氣入口 |
曼胡默爾更換濾芯 | ||
| HE* | UE** | HE/UE分別帶有旁通閥 | |||
| 3931070700 | 1 | 入口和出口位置固定支座可調 | LC 10001 X | 按要求 | 按要求 |
*UE=超效過濾介質

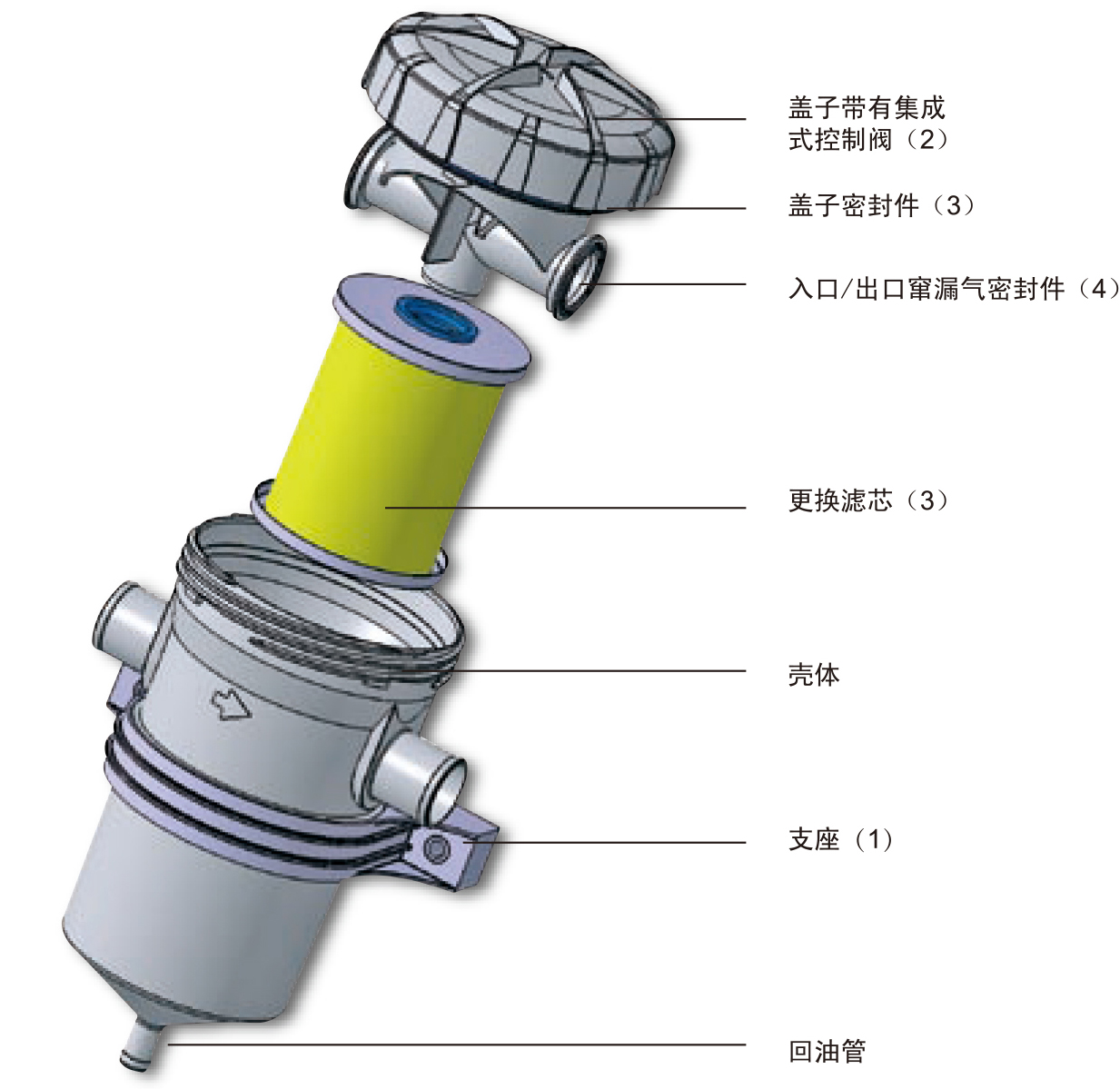

ProVent®400備件單| 零件號 | 產品 | 數量 | |
| 支座 | 3931030956 |
1 |
1 |
| 蓋子 |
3931030970 （集成壓力調節） |
2 | 1 |
| 更換濾芯HE | LC10001 X*** | 3 | 1 |
| 入口/進口竄漏氣密封件 | 2303333102 | 4 | 2 |

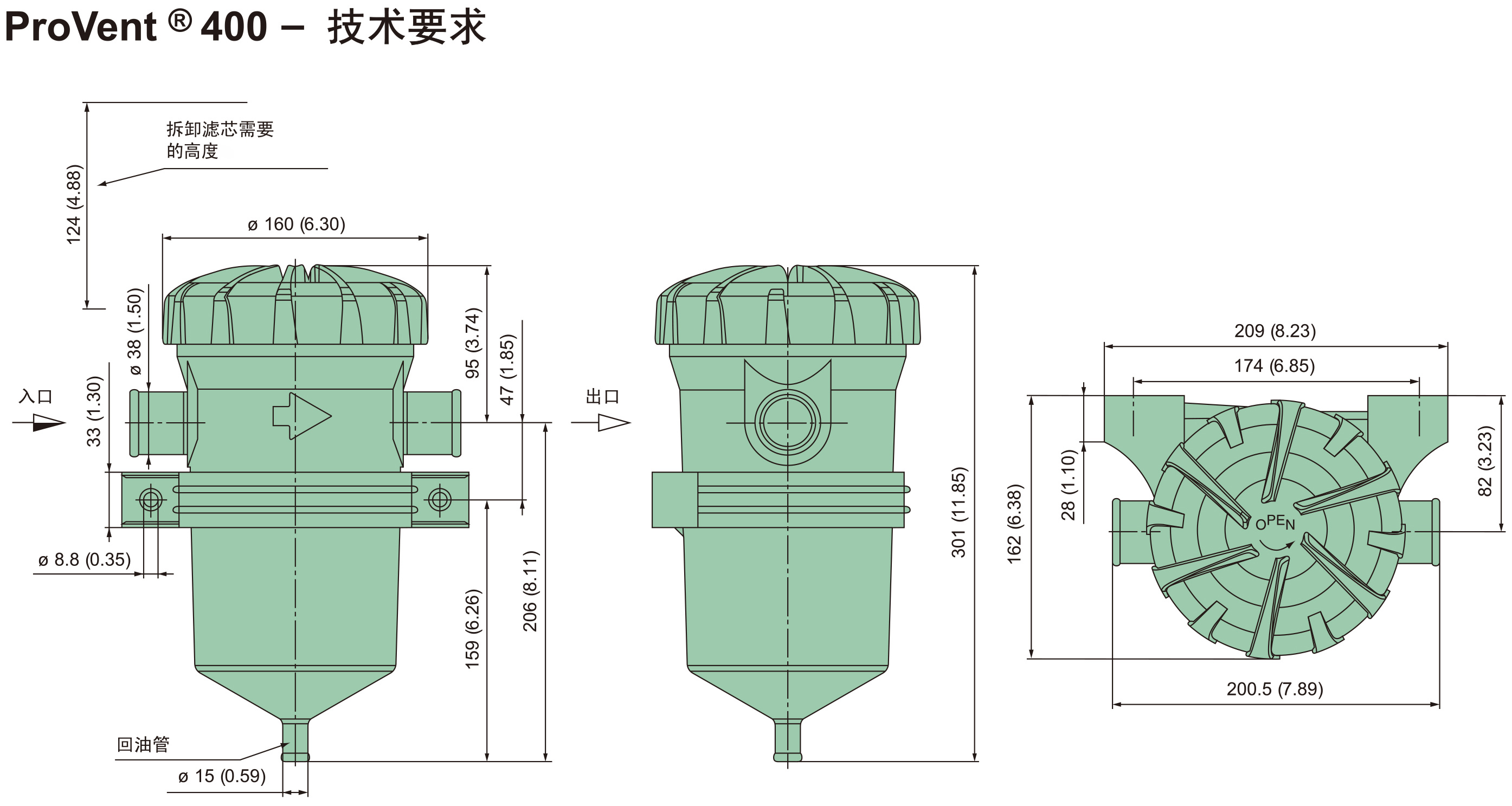

ProVent®400-技術要求
| ProVent®的應用標準值 | 單個單元* | 達到500kw |
| 竄漏氣流量 | 大400l/min | |
| 安裝位置 | 垂直 | |
| 垂直軸容許傾斜位置 | 所有方向45° | |
| 定位 | 入口 出口 | 12個位置 4個位置 |
| 環境溫度 | -35oC至120oC，短時間可達140oC | |
| 發動機氣缸體上安裝用的螺釘 | 2×M8 | |
| 材料 | 外殼 蓋子 支座 | 聚酰胺加玻璃纖維 |
| 耐抗性 | 柴油、發動機油、潤滑油、清洗劑 |
*同種型式的兩個ProVent®可以并聯使用。
