曼胡默爾ProVent 150

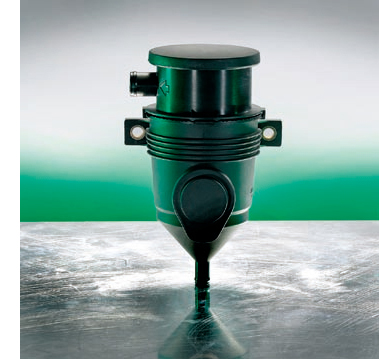

ProVent®150
ProVent®150是一種用于功率達200kw發動機的緊湊型曲軸箱通風系統，其優點如下：
● 超緊湊結構 ；
● 竄氣量達150 l/min ；
● 標配過濾介質 ；
● 調節壓力 ；
● 配有旁通閥和卸壓閥 ；
● 適用于開式或閉式曲軸箱通風系統 ；
● 可以同時使用兩個ProVent®150 ；
● 采用對稱結構，防止更換濾芯安裝不當 ；
● 配有用作選配件的回油單向閥（推薦）；
● 蓋子位置可分步調節，每步3° 。
| 零件號 |

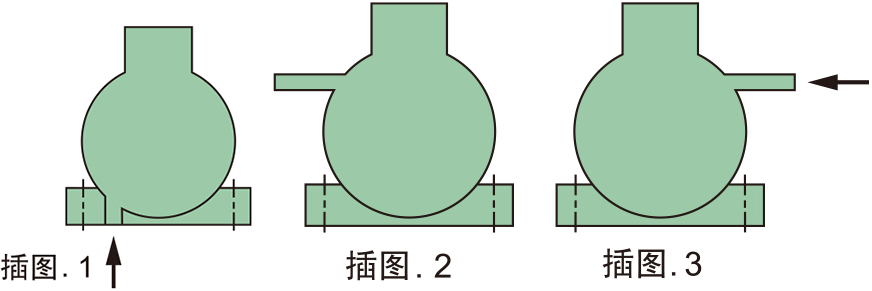

插圖 |
殼體竄漏氣入口 |
曼胡默爾更換濾芯 | ||
|
ProVent®150 帶有卸壓閥 |
ProVent®150 帶有旁通閥 |
HE* |
其它 |
||
| 3931070870 | 按要求 | 1 | 后面（集成在支座上） |
LC 7201X |
按要求 |
| 按要求 | 按要求 | 2 | 左邊 | ||
| 按要求 | 按要求 | 3 | 右邊 | ||

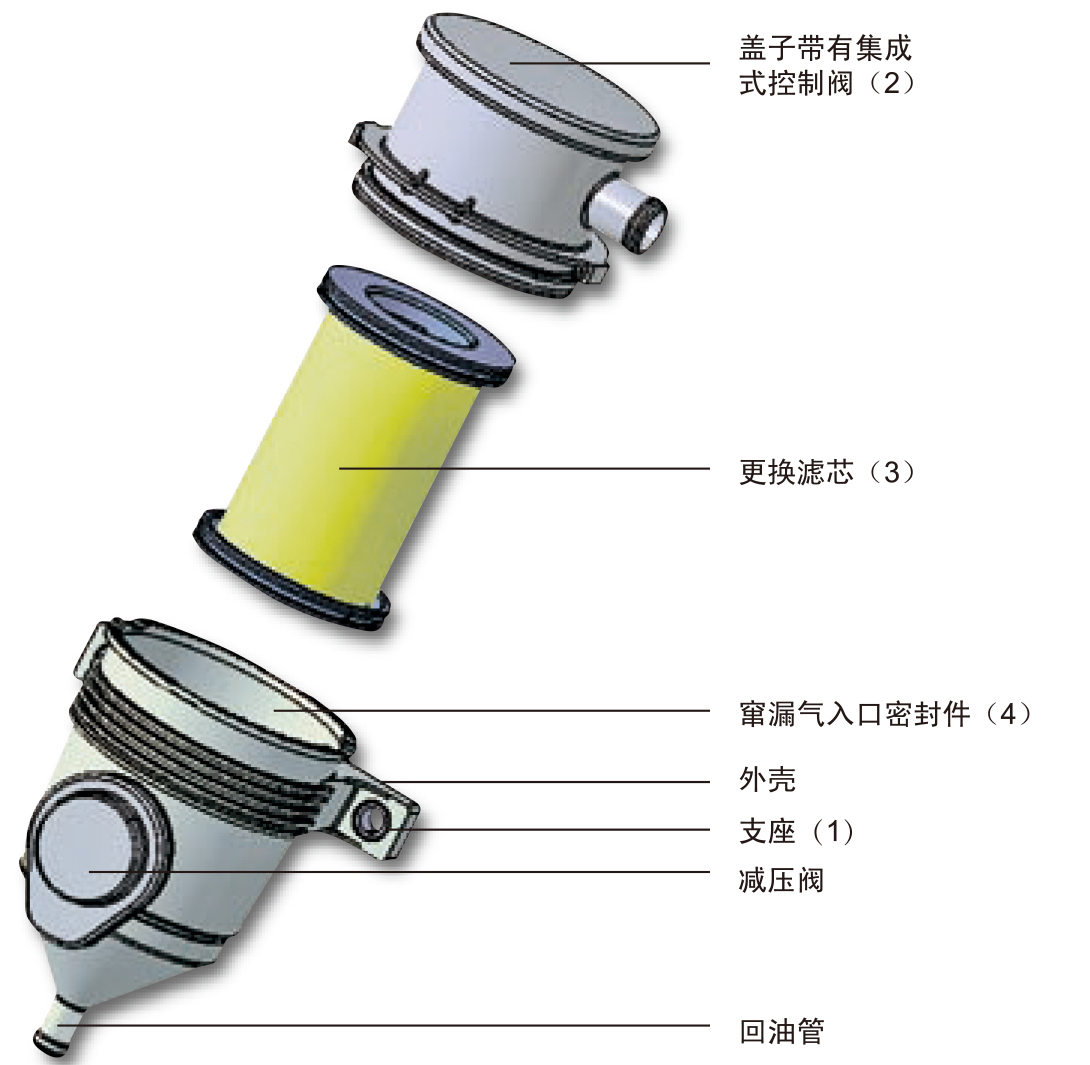

ProVent®150備件單
| 零件號 | 產品 | 數量 | |
| 支座 | 集成 |
1 |
1 |
| 蓋子 |
3931050990 （集成壓力調節） |
2 | 1 |
| 更換濾芯HE | LC 7201 X** | 3 | 1 |
| 竄漏氣入口密封件 | 2301933171 | 4 | 1 |

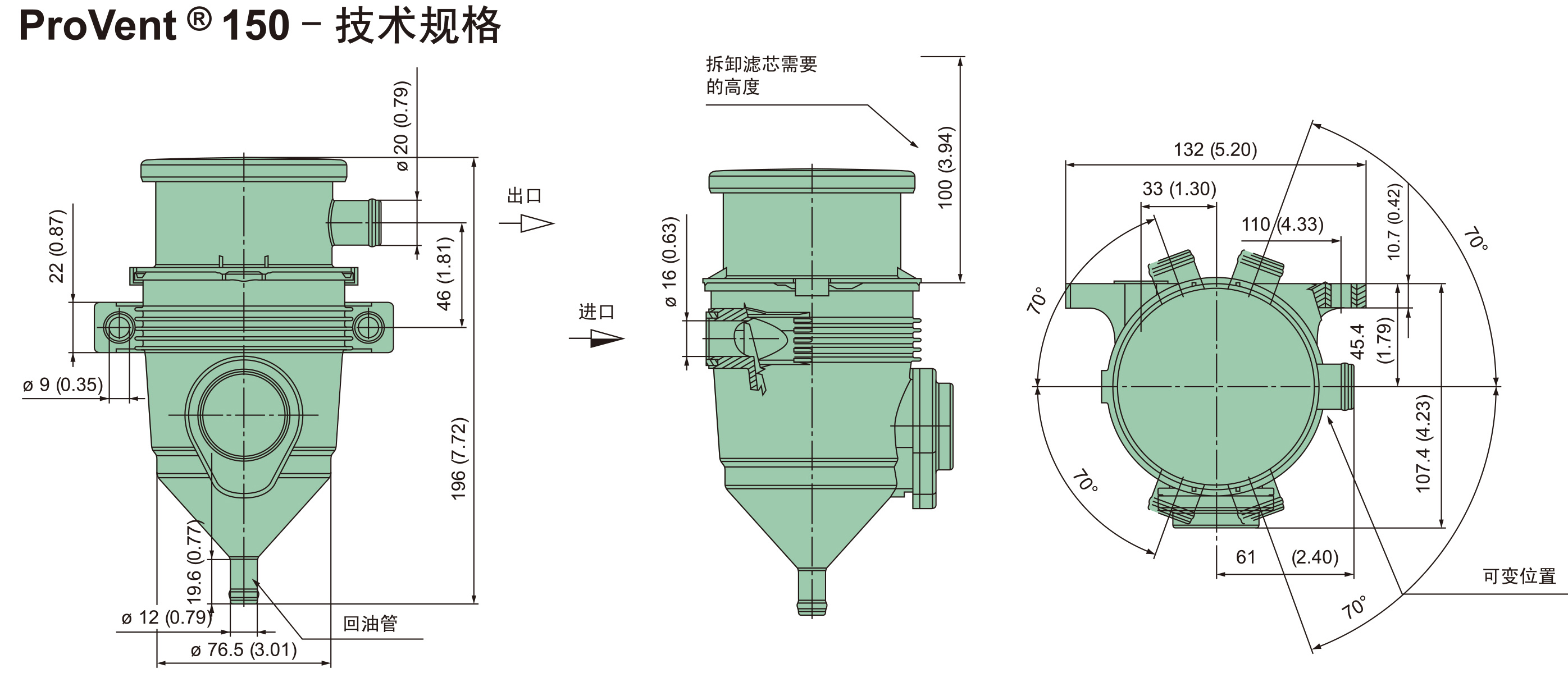

ProVent®150-規格
*同種型式的兩個ProVent®可以并聯使用。
| ProVent®的應用標準值 | 單個單元* | 達到200kw |
| 竄漏氣流量 | 大150l/min | |
| 安裝位置 | 垂直 | |
| 垂直軸容許傾斜位置 | 所有方向45° | |
| 定位 | 入口 出口 | 1個位置可分步調節，每步3° |
| 環境溫度 | -35oC至120oC，短時間可達140oC | |
| 在發動機氣缸體上安裝用的螺釘 | 2×M8 | |
| 材料 | 外殼 蓋子 支座 | 聚酰胺加玻璃纖維 |
| 耐抗性 | 柴油、發動機油、潤滑油、清洗劑 |
