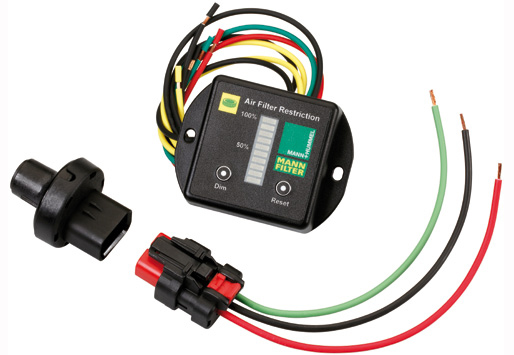

新型電子維護指示器
曼胡默爾新型電子維護指示器指示空濾系統的維護時間，減少了操作成本、風險和停機時間。工作時指示器準確顯示發動機和壓縮機空濾器的上升壓差，電子維護指示器具有顯著地優勢，方便了機器操作作者安排維護時間，降低了運行成本。
維護指示器適用于0至100mbar范圍的壓差，可與下列空濾器系列組合使用：IQORON、IQORON-V、IQORON-S、ENTARON XD、EUROPICLON、NLG。接頭能夠使得曼胡默爾指示器與市場供應的所有發動機空濾器相匹配。
技術規范
| 型式： | 真空或壓力（參考大氣壓） |
| 工作壓力范圍： | 0-100mbar[0-10kPa] |
| 媒質： | 空氣 |
| 電源電壓： |
正常5V DC±0.25 V DC； 傳感器可由車輛供應 30 V DC電源。 |
| 精度： | ±2.5% |
| 輸出電壓： | 0.5-4.5 V DC |
| 過電壓保護： | 80V，正向電壓 |
| 工作溫度： | -40oC至125oC |
| 貯存溫度： | -40oC至125oC |
| 振動幅度： | 10g下10-2000Hz |
| 安裝接頭： | |
|
M10x1內螺紋適用于所有曼胡默爾空濾器 （適用于其它任何空濾器的接頭承鎖即寄） |

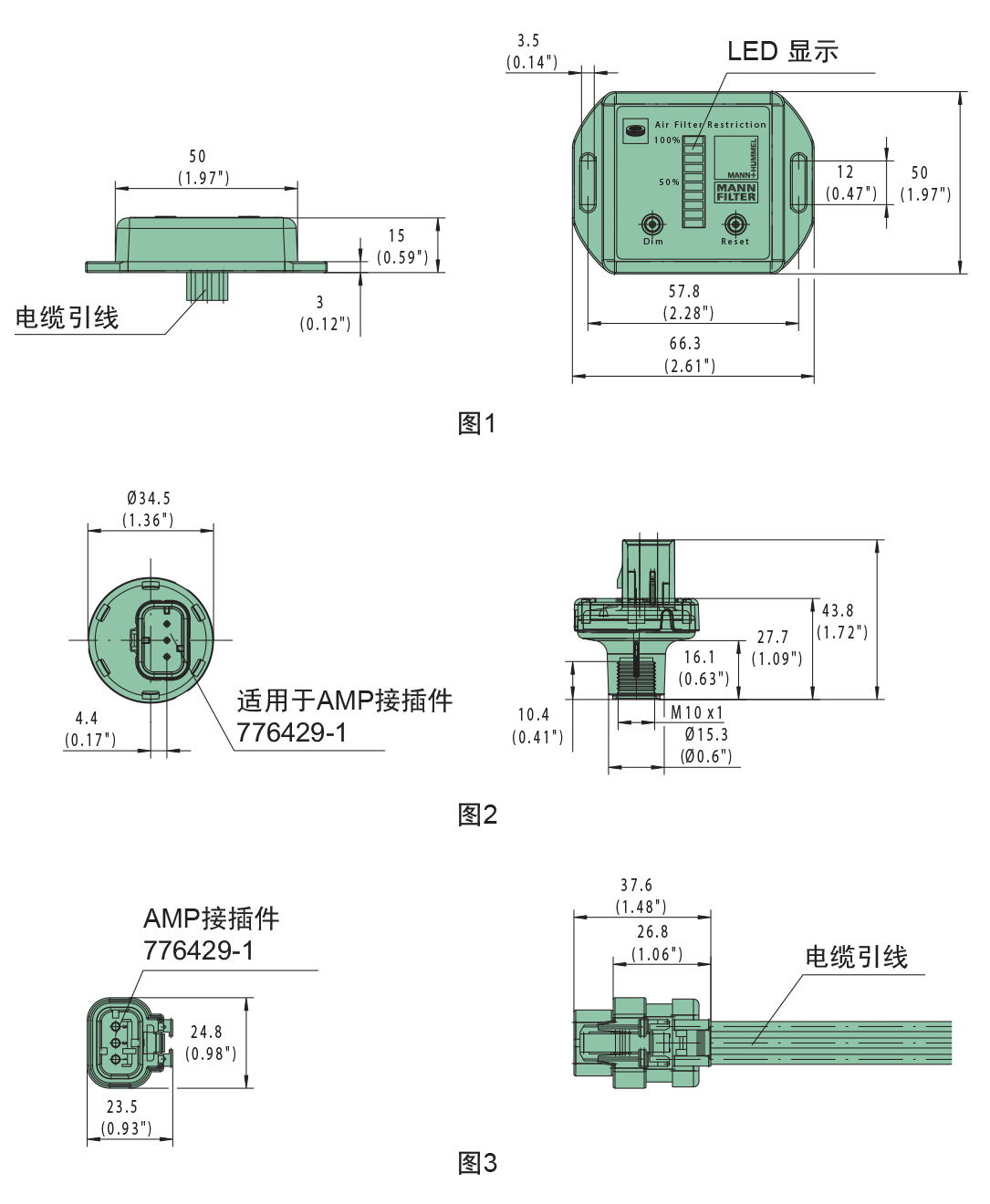

| 訂貨編號 | 圖例 | |
| 3900070920 | 1 |
維護指示器總成，有包裝（套件包括 顯示器、壓力傳感器、電纜束、說明書） |
| 3900070910 | 2 |
壓力傳感器總成，有包裝，帶有插座 AMPSEAL16(根據輔助接口評價輸出電壓) |
| 2601398100 | 3 | 電纜束組件，有包裝，適用于插座AMPSEAL16 |
壓差開關
電子監測灰塵積聚程度電子式壓差開關用于監測空氣濾清器的灰塵積聚程度，當空氣濾清器需要保養時，發出電子信號。這就可以連續監測空氣濾清器的狀態，且只有當保養真正需要時才會發出保養信號。這就可以消除由于頻繁或不當?shù)谋ｐB(yǎng)而導致潛在的設備損壞。
型號
曼胡默爾壓差開關可提供多種不同的螺紋連接形式。（接頭從M10x1和1/8〞-27NPT）
技術指南
由于完全封閉和完全絕緣觸點，開關不受灰塵和潮氣的影響，系統不是機械式的。但和壓力有關，因此可能產生的部件公差并不影響開關的精度。系統的核心間是一個反沖式彈簧，使得觸點調節沒有必要，彈簧觸點不受觸點腐蝕的影響。由于動、靜觸點間的滯后現象，可使觸點抖動減至低。壓差開關不能懸吊安裝，以防止空氣管道冷凝水侵入。
技術規范：
● 材料：尼龍6GF30
● 允許工作溫度：-30oC～+120oC
● 切換壓力（負壓）：35mbar～80mbar(3.5kPa～8.0kPa)
● 大開關容量：6W/24VDC（電阻負載，Umax=24V.Imax=0.25A）
外部安裝附件
安裝舉例：連接到空氣濾清器上（通常情況）
管連接部件
軟管連接部件
