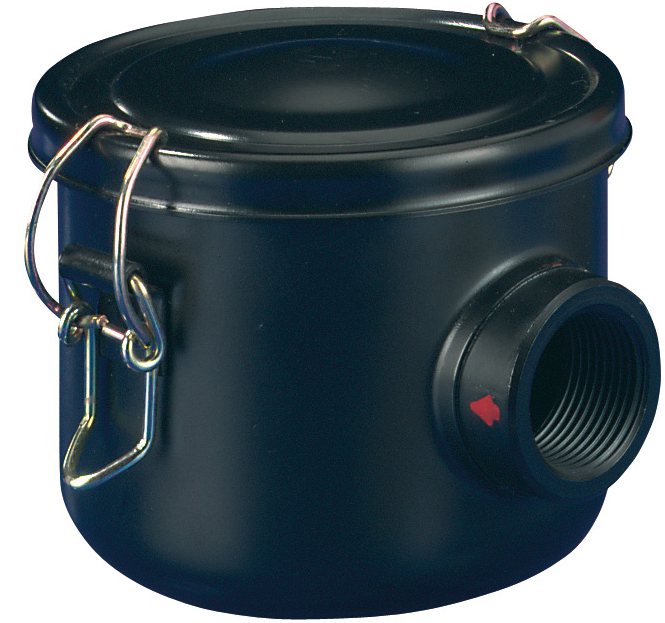

真空空氣濾清器
曼胡默爾設計的氣密式真空空氣濾清器用于空氣和氣體管路的安裝，因此真空過濾器氣密性可達到負壓1000mbar,它們也可用于真空泵。優點一覽：
● 密封可靠
● 設計緊湊
● 堅固的金屬外殼
● 有多種接頭形式
● 很好的過濾性能
真空空氣濾清器技術信息
● 設計緊湊
● 堅固的金屬外殼
● 有多種接頭形式
● 很好的過濾性能
真空空氣濾清器技術信息
空氣濾清器的尺寸和其額定流量有關。選擇空氣濾清器規格時應確?？諝鉃V清器的額定流量等于或者略大于空氣需求。
空氣濾清器可垂直或水平安裝，然而，其不應該安裝于干凈空氣出口的末端。否則的話，保養時贓物會進入到干凈空氣管路中。
真空空氣濾清器尺寸和訂貨號
真空空氣濾清器尺寸和訂貨號
| 訂貨編號 |
額定流量 [m3/min] |

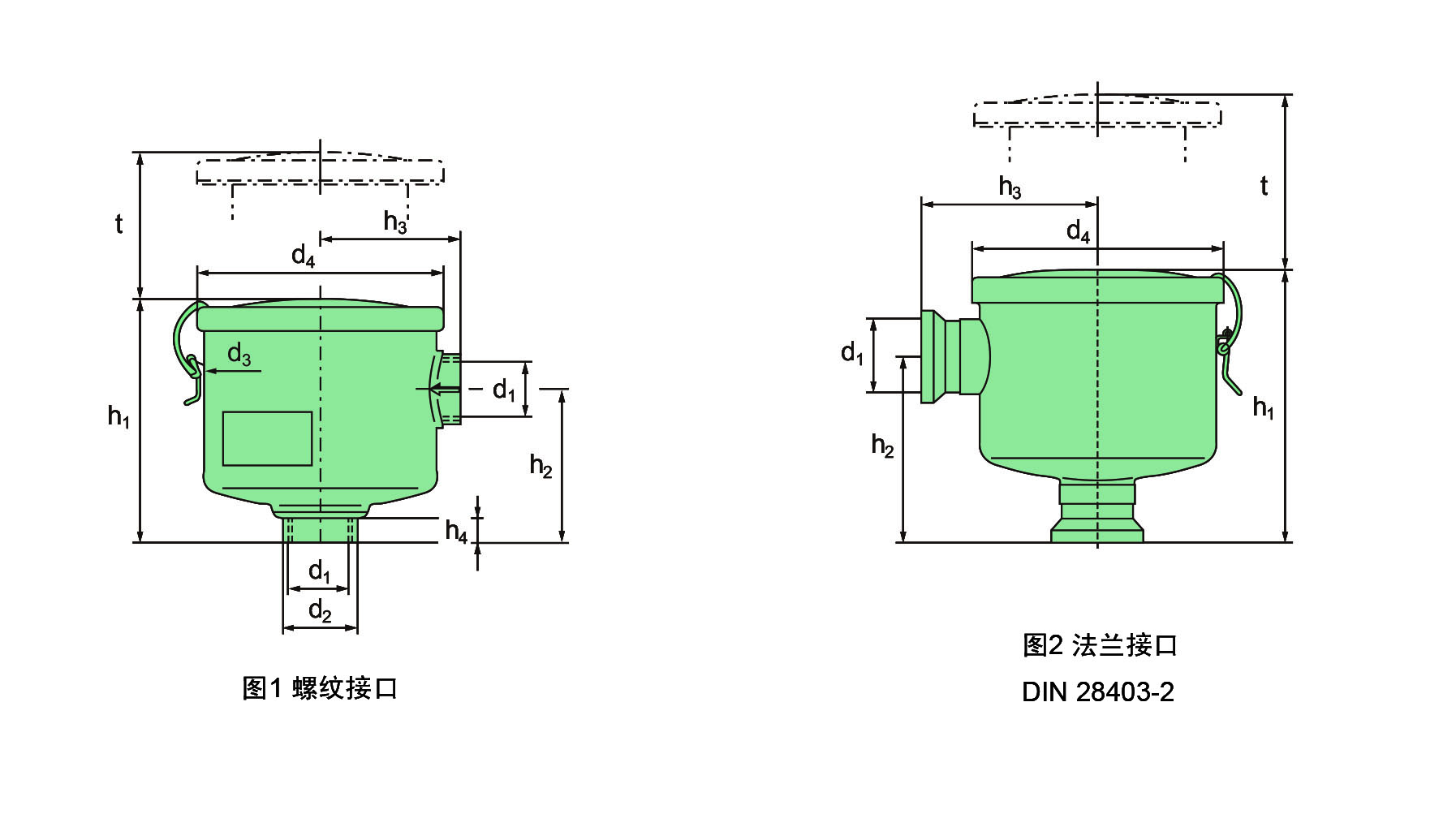

圖例 | 尺寸mm |
MANN-FILTER 主濾芯 |
大約 重量 [kg] |
||||||||
| d1 | d2 | d3 | d4 | h1 | h2 | h3 | h4 | t | |||||
| 4500972105 | 0.7 | 1 | G3/4 | 35 | 90 | 97 | 89 | 45 | 59 | 6 | 70 | C75 | 0.6 |
| 4502172105 | 1.6 | 1 | G11/4 | 50 | 125 | 136 | 116 |
68 65 |
81 106 |
17 | 75 | C1112 | 1.0 |
| 4502172125 | 1 | 11/4NPT | |||||||||||
| 4502172305 | 2 | DN 40 KF | |||||||||||
| 4503772105 | 1.8 | 1 | G11/4 | 50 | 162 | 172 | 170 |
108 106 |
98 123 |
17 | 130 | C1337 | 1.5 |
| 4503772135 | 1 | 11/4NPT | |||||||||||
| 4503772305 | 2 | DN 40 KF | |||||||||||
| 4512472104 | 6.0 | 1 | G21/2 | 86 | 194 | 200 | 250 |
129 145 |
123 140 |
10 | 240 | C15124/1 | 4.3 |
| 4512472114 | 1 | 21/2 NPT | |||||||||||
| 4512472305 | 2 | DN 50 KF | |||||||||||
| 4513872105 | 12.0 | 1 | G4 | 123 | 268 | 272 | 263 | 147 | 197 | 74 | 165 | C21138/1 | 14.5 |

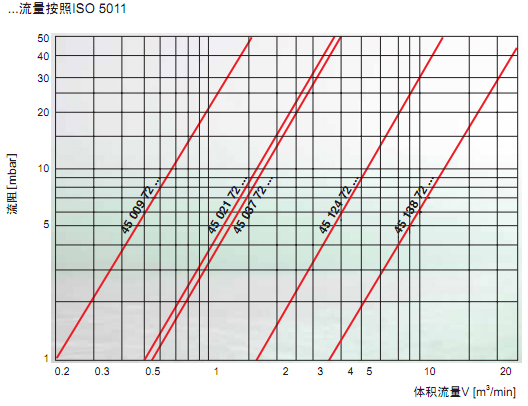

真空空氣濾清器流量特性
