曼胡默爾IQORON-V兩級空氣濾清器
IQORON-V兩級空氣濾清器
IQORON-V是一種適用于工作在重度灰塵符合的條件、對可靠性要求高的機械設備的理想濾清器。這些機械設備有建筑機械、農業機械和移動式壓縮機。其他應用還包括：園藝和景觀設計中應用的機械和車輛以及叉車。

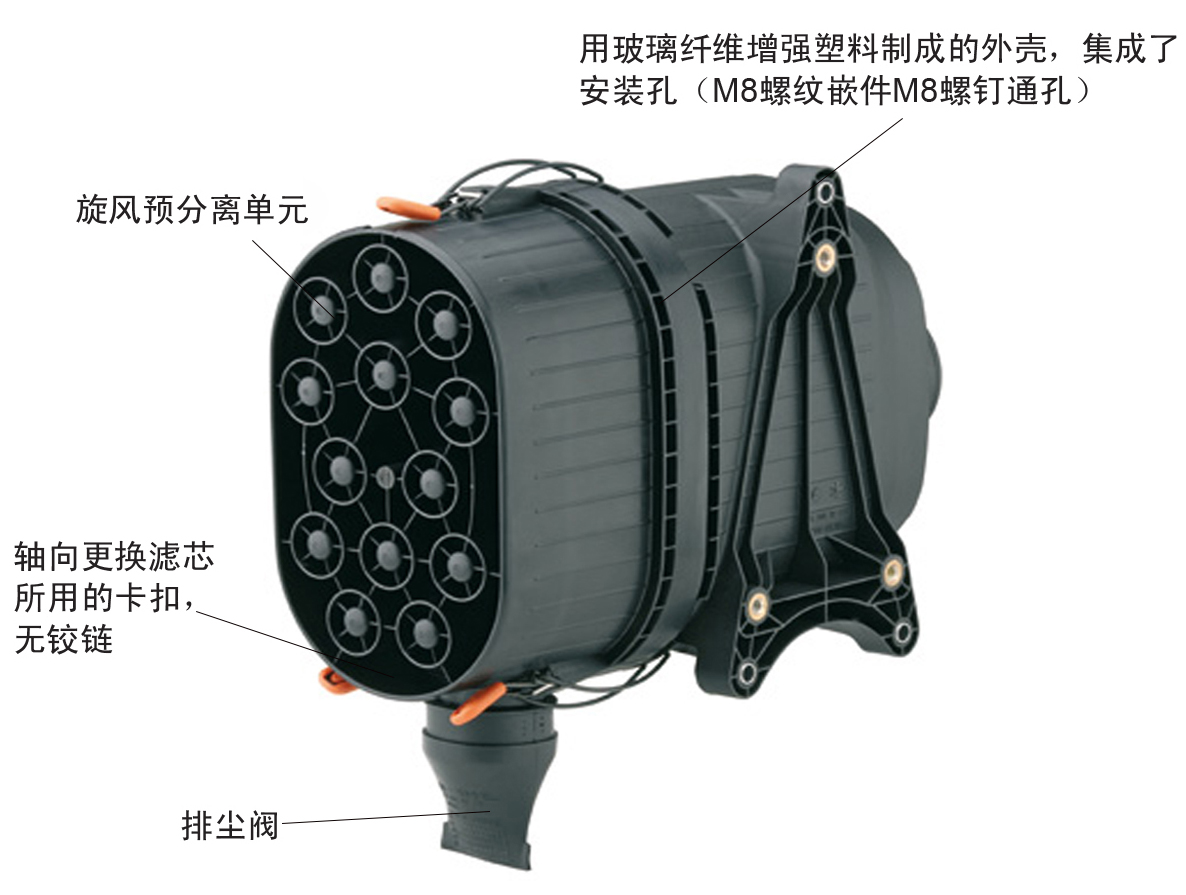

旋風預分離器提供優異的預分離效果，IQORON-V通過引射排塵取得的預分離效率達95%，沒有排灰也可取得90%的效率。（SAE粗灰）。設在兩個不同位置的排塵口設計使得濾清器可以安裝在垂直或
水平位置。如果預分離單元在工作時被堵住，清理容易。

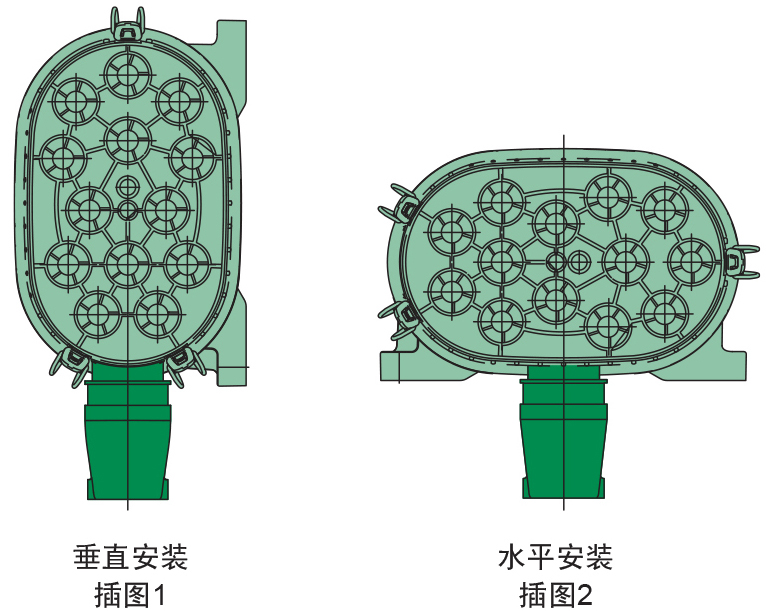

IQORON-V安裝位置
IQORON-V有兩種款式：用于水平安裝和垂直安裝。安裝時要確保排塵閥出口方向與垂直方向的角度偏差不要大于15°。如果濾清器進行除塵操作，容許與垂直線有頂多45°的偏差。
* 蓋板和排塵閥在同一側
**蓋板在左側
IQORON-V雙級空氣濾清器尺寸和零件號
IQORON-V是一種適用于工作在重度灰塵符合的條件、對可靠性要求高的機械設備的理想濾清器。這些機械設備有建筑機械、農業機械和移動式壓縮機。其他應用還包括：園藝和景觀設計中應用的機械和車輛以及叉車。
旋風預分離器提供優異的預分離效果，IQORON-V通過引射排塵取得的預分離效率達95%，沒有排灰也可取得90%的效率。（SAE粗灰）。設在兩個不同位置的排塵口設計使得濾清器可以安裝在垂直或
水平位置。如果預分離單元在工作時被堵住，清理容易。IQORON-V安裝位置
IQORON-V有兩種款式：用于水平安裝和垂直安裝。安裝時要確保排塵閥出口方向與垂直方向的角度偏差不要大于15°。如果濾清器進行除塵操作，容許與垂直線有頂多45°的偏差。
| 尺寸 |
額定流量 ［m3/min］ |
插圖 | 零件號 | 濾芯備件 |
大約重量 ［kg］ |
||
| 不帶安全芯 | 帶安全芯 |
曼牌濾清器 主濾芯 |
曼牌濾清器 安全芯 |
||||
| IQORON-V 7 | 4-7 | 1 | 4527095912 | 4527095910 | C26270 | CF2125/1 | 3.1 |
| IQORON-V 7 | 4-7 | 2 | 4527095913 | 4527095911 | C26270 | CF2125/1 | 3.1 |
| IQORON-V 9 | 5-9 | 3 | 4540295914 | 4540295910* | C30400/1 | CF2631 | 4.8 |
| IQORON-V 9 | 5-9 | 4 | 4540295915 | 4540295911 | C30400/1 | CF2631 | 4.8 |
| IQORON-V 9 | 5-9 | 3 | 4540295916 | 4540295912 | C30400/1 | CF2631 | 4.8 |
| IQORON-V 9 | 5-9 | 4 | 4540295917 | 4540295913** | C30400/1 | CF2631 | 4.8 |
**蓋板在左側

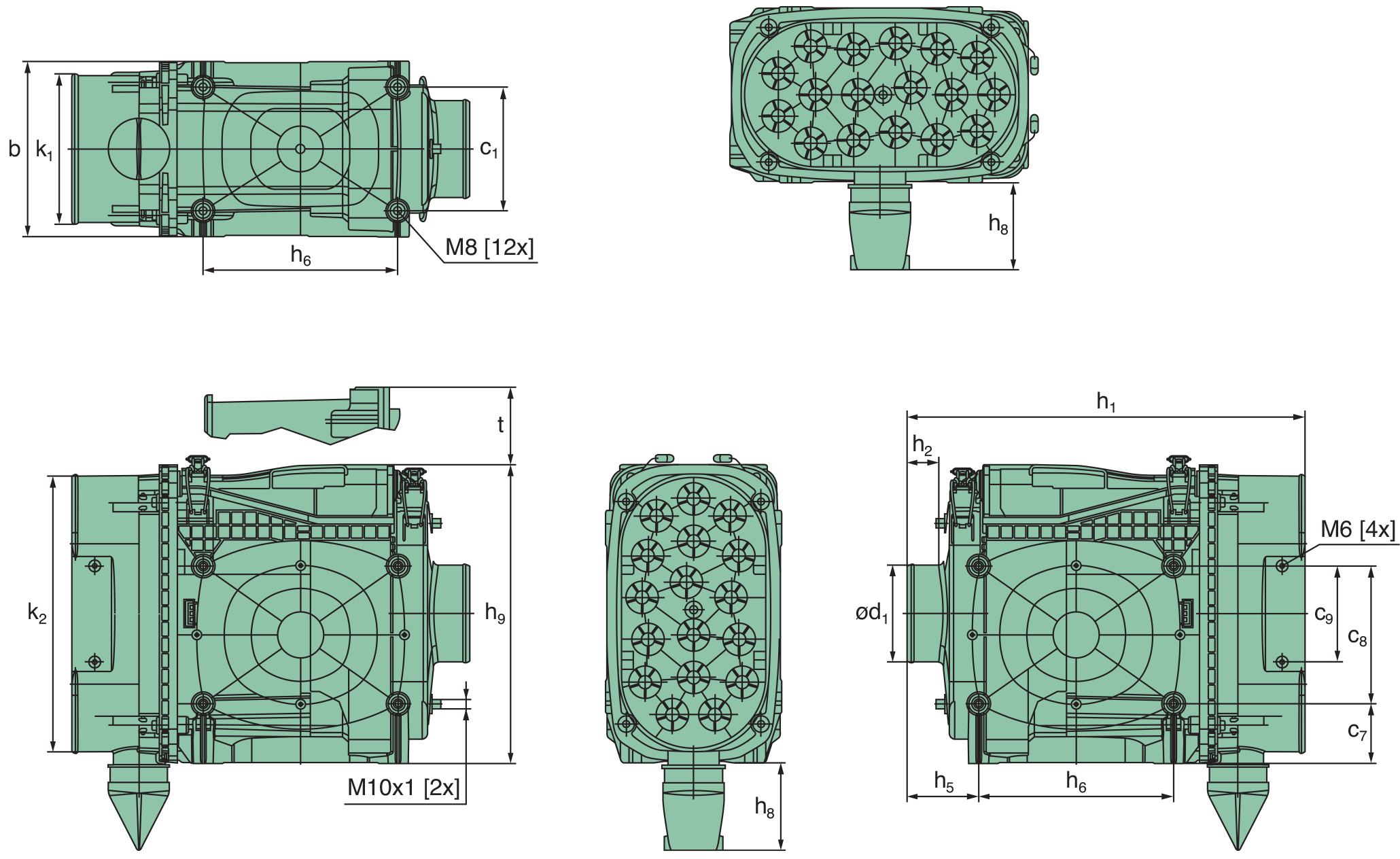

IQORON-V雙級空氣濾清器尺寸和零件號
| 尺寸 | 尺寸mm | ||||||||
| b | C1 | c2 | c7 | c8 | c9 | d1 | h1 | h2 | |
| IQORON-V 7 | 176.4 | 250 | 180 | - | - | - | 89.1 | 378 | 30 |
| IQORON-V 9 | 185 | 130 | - | 63 | 145 | 100 | 102 | 418.8 | 34 |
| 尺寸 | 尺寸mm | ||||||||
| h5 | h6 | h7 | h8 | h9 | k1 | k2 | t | ||
| Fig.3 | Fig.4 | ||||||||
| IQORON-V 7 | 155 | 125 | 180 | 100.5 | 88.5 | 268.8 | 153 | 245.4 | 50 |
| IQORON-V 9 | 75.3 | 205 | - | 92.2 | 91.5 | 314.9 | 157.2 | 289.7 | 210.1 |
