IQORON-V+S空氣濾清器其他技術說明
IQORON-V+S空氣濾清器其他技術說明
備件
連續工作溫度： -V 7/-S 7：-30oC至+90oC
-V9：-40oC至+100oC
短時間工作溫度： +110oC
螺釘安裝擰緊扭矩：螺紋嵌件15Nm
通孔23Nm
軟管卡箍擰緊扭矩：頂多5Nm
(在干凈側)
外殼材料： PA6 GF 30不含鉻
備件
連續工作溫度： -V 7/-S 7：-30oC至+90oC
-V9：-40oC至+100oC
短時間工作溫度： +110oC
螺釘安裝擰緊扭矩：螺紋嵌件15Nm
通孔23Nm
軟管卡箍擰緊扭矩：頂多5Nm
(在干凈側)
外殼材料： PA6 GF 30不含鉻
| 尺寸 | 零件號 | 濾芯備件 | |||||
|

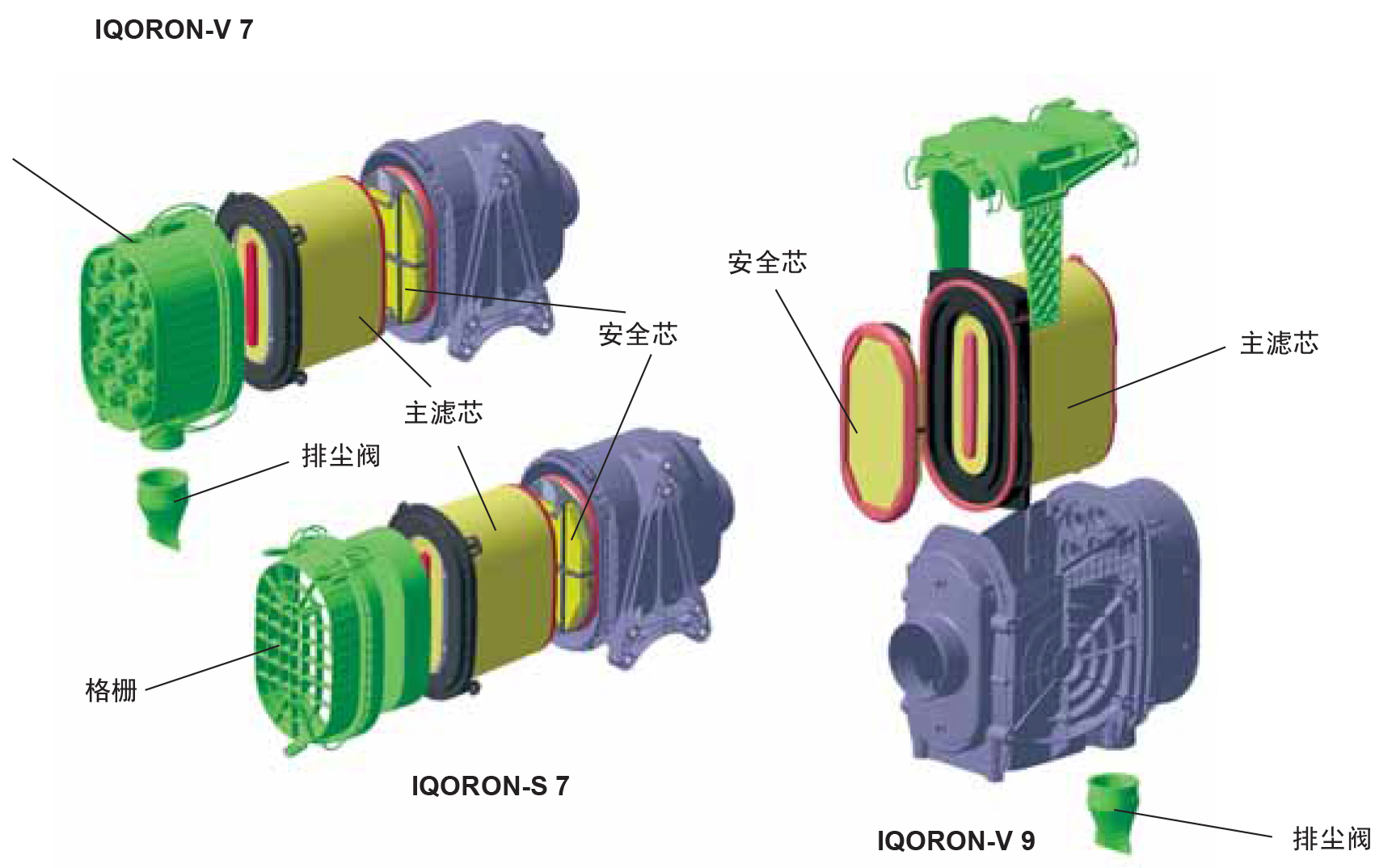

插圖 （見22頁） |
旋風單元 | 排塵閥 | 格柵 | 泡沫 |
曼牌濾清器 主濾芯 |
曼牌濾清器 安全芯 |
|
| IQORON-S 7 | 1 | - | - | 4528012972 | 4527004100 | C26270 | CF2125/1 |
| IQORON-V 7 | 1 | 4528047982 | 3900040731 | - | - | C26270 | CF2125/1 |
| IQORON-V 7 | 2 | 4528047960 | 3900040731 | - | - | C26270 | CF2125/1 |
| 尺寸 | 零件號 | 濾芯備件 | ||
| 蓋板 | 排塵閥 |
曼牌濾清器 主濾芯 |
曼牌濾清器 安全芯 |
|
| IQORON-V 9 | 4540217929 | 3900040731 | C30400/1 | CF2631 |
