蒸汽過濾系統設計建議
（1）過濾器安裝
● 對于膜過濾器，蒸汽滅菌時只可采用正向滅菌方式（參見第8頁操作流程）。
● 對于深層過濾器，蒸汽滅菌時可用正向滅菌，或反向滅菌方式（參見第9頁操作流程）。
● 過濾器進出口壓降不應超過0.3 barg（表壓）。通過過濾器的蒸汽流速應盡可能小，流速過高可能損壞濾
芯。在整個滅菌過程中，應隨時查看滅菌溫度和壓降值。
芯。在整個滅菌過程中，應隨時查看滅菌溫度和壓降值。
● 過濾器頂部應安裝排空閥，蒸汽滅菌前應對過濾器系統進行排空。如果過濾器內部殘留空氣，其空氣—蒸汽
混合氣的溫度低于相同壓力飽和蒸汽的溫度，導致滅菌不完全，有微生物污染的風險。
混合氣的溫度低于相同壓力飽和蒸汽的溫度，導致滅菌不完全，有微生物污染的風險。
（2）蒸汽預處理
● 蒸汽過濾器可以截留蒸汽中攜帶的顆粒雜質（如鐵銹），有
效地保護下游的除菌過濾器。
效地保護下游的除菌過濾器。
● 如對蒸汽潔凈度要求較高，應使用純凈水制造蒸汽。
● 應經常清潔蒸汽鍋爐，避免產生雜質。蒸汽管路應為不銹鋼
材質，防止產生鐵銹。

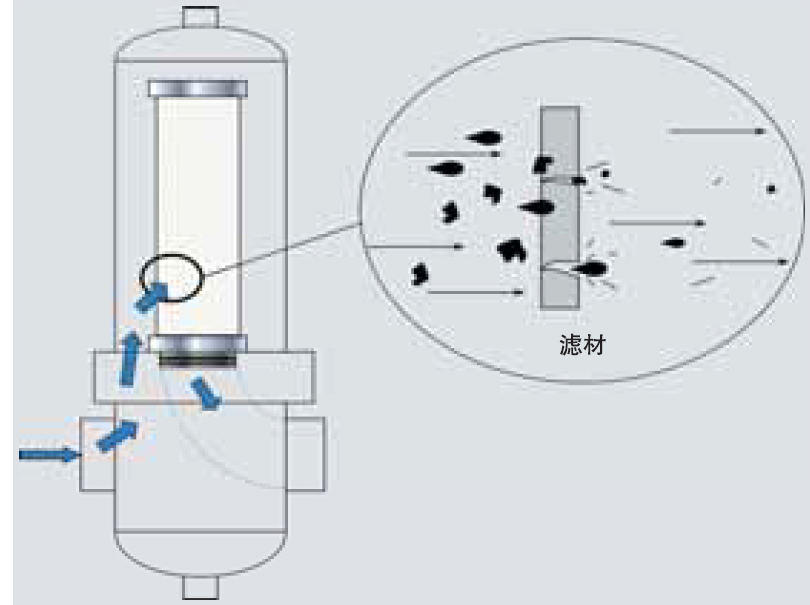

當管道內蒸汽流速達到20m/s時，蒸汽攜帶的 顆粒（如鐵銹）72km/h的時速撞擊空氣除菌濾 芯。（30m/s對應的時速為108km/h）。
材質，防止產生鐵銹。
當管道內蒸汽流速達到20m/s時，蒸汽攜帶的 顆粒（如鐵銹）72km/h的時速撞擊空氣除菌濾 芯。（30m/s對應的時速為108km/h）。

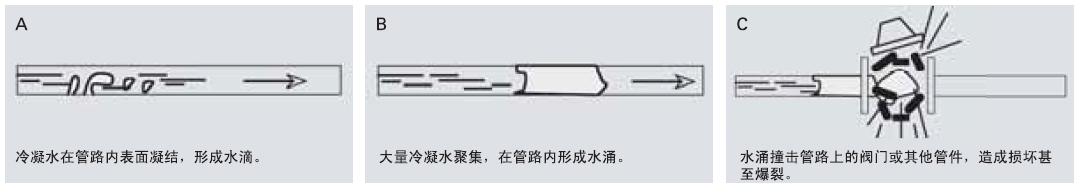

（3）冷凝水排放
● 過濾器前后管路的低位置應安裝疏水閥，排出管路內冷凝水。在過濾器底部應安裝排水閥。
● 蒸汽管路安裝時應保證（1~2％）斜度，使蒸汽冷凝水自流到管路低位的疏水閥/排污閥。
● 過濾器應垂直安裝（頂部朝上），以免滅菌時冷凝水殘留在過濾器/濾芯內部。
● 如果儲灌裝有除菌過濾器，且蒸汽滅菌時儲罐和過濾器同時滅菌，應將除菌過濾器裝在儲罐頂部。
● 蒸汽在線滅菌（SIP）后，應盡可能的排出系統內的蒸汽，以免在過濾器內殘留大量的冷凝水。
● 蒸汽在線滅菌（SIP）時，應參照操作手冊進行過濾器冷卻的步驟，避免過濾器濾材內殘留冷凝水（此步驟
對于疏水性氣體過濾器尤其重要）。
對于疏水性氣體過濾器尤其重要）。
